Cylindryczna konstrukcja zapewnia równomierny rozkład przepływu gazu i doskonałą stabilność podczas pracy w wysokiej temperaturze. Wykonana z wysokiej jakości stali nierdzewnej, wieża zapewnia wyjątkową odporność na korozję i długą żywotność. Skutecznie rozkłada niebezpieczny gaz silanowy, zapewniając bezpieczną emisję i ochronę środowiska.
![]() |
![]() |
✔ Cylindryczna konstrukcja zapewniająca równomierny przepływ powietrza i stabilną pracę
✔ Wysokiej jakości konstrukcja ze stali nierdzewnej, odporna na korozję i temperaturę
✔ Wydajny rozkład gazów końcowych z silanu, zapewniający bezpieczeństwo dla środowiska
✔ Zwarta konstrukcja, łatwa w montażu i konserwacji
✔ Możliwość dostosowania wymiarów w celu spełnienia wymagań projektu
![]() |
![]() |

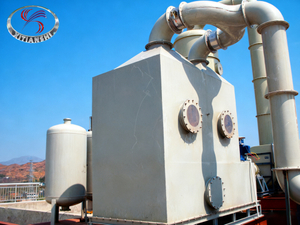

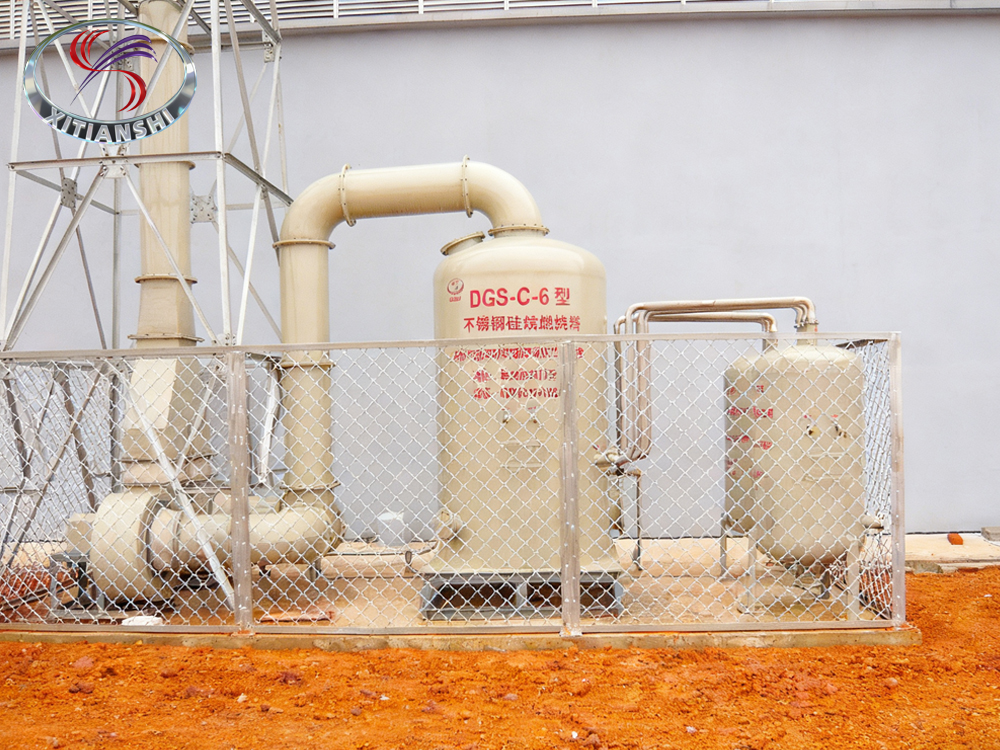

wieża spalania silanu ze stali nierdzewnej |
Wpisz numer | CRS-1 |
CRS-2 |
CRS-3 |
CRS-4 |
CRS-5 |
CRS-6 |
CRS-7 |
CRS-8 |
CRS-9 |
CRS-10 |
CRS-Ⅱ-2 |
CRS-Ⅱ-4 |
CRS-Ⅲ-4 |
CRS-Ⅳ-4 |
Objętość oczyszczonego powietrza |
~200 |
~400 |
~600 |
~800 |
~1000 |
~1200 |
~1400 |
~1600 |
~1800 |
~2000 |
~3500 |
~7000 |
~10000 |
~15000 |
|
Rezystancja sprzętu |
400 |
||||||||||||||
Stopień usuwania silanu |
≥99,99 |
||||||||||||||
Stopień usuwania amoniaku |
≥99,99 |
||||||||||||||
Objętość sprężonego powietrza |
400 |
600 |
1000 |
1500 |
2000 |
||||||||||
Zawartość azotu |
200 |
300 |
500 |
800 |
1000 |
||||||||||
Wybierz dystrybutor powietrza |
Wpisz numer |
3A |
3A |
3A |
3A |
3,5A/5,5A |
3,5A/5,5A |
3,5A/5,5A |
3,5A/5,5A |
3,5A/5,5A |
3,5A/5,5A |
4A |
4A |
6A |
6C |
Moc silnika |
1.5 |
1.5 |
1.5 |
1.5 |
3/2.2 |
3/2.2 |
3/2.2 |
3/2.2 |
3/2.2 |
3/2.2 |
5.5 |
5.5 |
4 |
7.5 |
|
Prędkość silnika |
2900 |
2900 / 1450 |
2900 |
2900 |
2900 |
1800 |
|||||||||
Pompa obiegowa |
Wpisz numer |
KP40-1 |
KP40-2 |
KD40-3 |
KD50-3 |
KD50-3 |
KD50-3 |
KD50-3 |
KD50-3 |
KD50-3 |
KD50-3 |
KD50-3 |
KD50-3 |
KD50-5 |
KD65-5 |
Moc silnika |
0.75 |
1 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2,2/0,75 |
2,2/0,75 |
3,75/0,75 |
3,75/0,75 |
|
Prędkość silnika |
2900 |
||||||||||||||
Źródło zasilania |
Napięcie elektryczne |
AC380 |
|||||||||||||
częstotliwość |
50 |
||||||||||||||
Wygląd i wymiary montażowe |
Średnica wieży |
1200 |
1200 |
1200 |
1200 |
1400 |
1400 |
1400 |
1400 |
1400 |
1400 |
1400×1900 |
1400×2400 |
1400×2400 |
1400×2800 |
Średnica wydechu |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
350×2 |
350×2 |
400×2 |
|
Średnica wlotu |
65×1 |
65×2 |
65×3 |
65×4 |
65×5 |
65×6 |
65×7 |
65×8 |
65×9 |
65×10 |
150×2 |
150×4 |
200×4 |
250×4 |
|
Rura wylotowa |
400 |
400 |
400 |
400 |
400 |
400 |
400 |
400 |
400 |
400 |
400 |
500 |
500 |
600 |
|
Wlot świeżego powietrza |
100×100 |
200×200 |
|||||||||||||
Derrick |
2100×2100 |
2400×2400 |
|||||||||||||
Wysokość wieży |
2800 |
||||||||||||||
h1 |
500 |
||||||||||||||
h1 |
750 |
||||||||||||||
h3 |
≥400 |
||||||||||||||
L1 |
2800 |
2800 |
2800 |
2800 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3500 |
3500 |
3500 |
3500 |
|
L2 |
6000 |
6000 |
6000 |
6000 |
7000 |
7000 |
7000 |
7000 |
7000 |
7000 |
7000 |
7000 |
7000 |
7000 |
|
L3 |
2800 |
2800 |
2800 |
2800 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3500 |
3500 |
3500 |
3500 |
|
L4 |
7000 |
7000 |
7000 |
7000 |
8000 |
8000 |
8000 |
8000 |
8000 |
8000 |
9000 |
9000 |
9000 |
9000 |
|
● Wieża oczyszczająca ze spalania silanu ze stali nierdzewnej musi zapewniać podciśnienie około 200Pa.
● Awaryjny cylinder spalania musi być zainstalowany za pompą próżniową sprzętu PECVD (patrz schemat blokowy urządzenia).
● Wieża do oczyszczania spalania silanu ze stali nierdzewnej musi przyjąć nowy proces, ekstrakcję powietrza za pomocą dwóch wentylatorów, przy czym jedno użycie jest w trybie gotowości.
● Elektryczny zawór regulacyjny wlotu wentylatora musi być połączony z wentylatorem.
● Przed wlotem powietrza do wentylatora należy zainstalować zawór talerzowy, aby kontrolować podciśnienie w urządzeniu oczyszczającym spalanie silanu.
● Urządzenie do oczyszczania spalania silanu. Wylot świeżego powietrza musi być wyposażony w zawór regulacyjny.
● Odległość 1 ~ 1,5 metra poza złączem rury wlotowej musi być połączona demontowalnym przyłączem, aby zapobiec usuwaniu zanieczyszczeń z komory spalania.
